Technika antywibracyjna i poziomowanie maszyn
Firma EKKON powstała w 2007 roku i od tego czasu jest przedstawicielem BILZ Vibration Technology w Polsce oraz w krajach nadbałtyckich. Działalność obejmuje technikę tłumienia drgań i wibracji w przemyśle, laboratoriach i budownictwie. Doradzamy zarówno przy projektach standardowych, jak i przy konstrukcjach specjalnych oraz prototypowych. W ofercie są maty antywibracyjne, elementy ustawcze i stopy poziomujące maszynowe, a także systemy poduszek pneumatycznych sterowanych elektronicznie. Najbardziej rozbudowaną grupę tworzą aktywne systemy pneumatyczne z kontrolerami automatycznego utrzymania poziomu, mechanicznymi lub elektronicznymi.
Wibroizolatory maszynowe pneumatyczne do obrabiarek
Wibroizolatory maszynowe ograniczają przenoszenie drgań z maszyny na posadzkę i konstrukcję hali — a także w drugą stronę, z otoczenia na maszynę. W produkcji przemysłowej sprawdzają się wibroizolatory pneumatyczne: poduszki pneumatyczne, miechy pneumatyczne oraz dampery pneumatyczne antywibracyjne.
Przy obrabiarkach CNC o dużej dynamice pracy wibroizolatory gumowe czy wibroizolatory talerzowe miseczkowe często nie wystarczają. Dopiero izolatory pneumatyczne z automatycznym poziomowaniem utrzymują geometrię maszyny niezależnie od zmian obciążenia. Do zastosowań lżejszych pozostają wibroizolatory gumowe, amortyzatory gumowe i stopki antywibracyjne.
Maty antywibracyjne pod maszyny i podkładki antywibracyjne
Maty antywibracyjne to najprostsze rozwiązanie problemu przenoszenia drgań na podłoże. Maty gumowe antywibracyjne pod maszyny oraz płyta gumowa SBR sprawdzają się pod prasami hydraulicznymi i korbowymi, gdzie liczy się przede wszystkim odporność na uderzenia.
Podkładki antywibracyjne, pady antywibracyjne i pady elastomerowe stosuje się punktowo — pod prasy mimośrodowe, maszyny pakujące i wykrawarki. Płyty antywibracyjne BILZ wykonane są z wytrzymałych konglomeratów elastomerowych odpornych na obciążenia mechaniczne i oddziaływanie chemikaliów; służą również jako podkłady gumowe antywibracyjne oraz przekładki w konstrukcjach stalowych.
Stopy poziomujące maszynowe i kliny poziomujące ustawcze
Posadowienie maszyn wymaga jednoczesnego wypoziomowania i odcięcia drgań. Stopy poziomujące maszynowe — stopy wahliwe, stopy regulacyjne do maszyn oraz stopy maszynowe antywibracyjne z matą elastomerową — pełnią obie funkcje naraz.

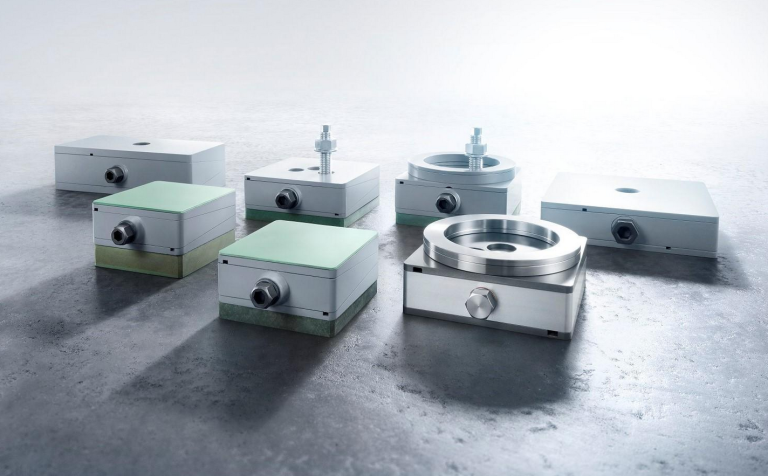

Kliny poziomujące ustawcze BILZ, znane też jako kliny ustawcze do maszyn lub kliny niwelujące, pozwalają na precyzyjne poziomowanie obrabiarek i poziomowanie maszyn CNC, z regulacją wysokości roboczej. Rozwiązanie chroni jednocześnie maszynę i konstrukcję hali, a w działach kontroli jakości QM oraz utrzymania ruchu przekłada się na powtarzalność obróbki i dłuższą żywotność narzędzi.
Stół antywibracyjny optyczny i stół wagowy laboratoryjny

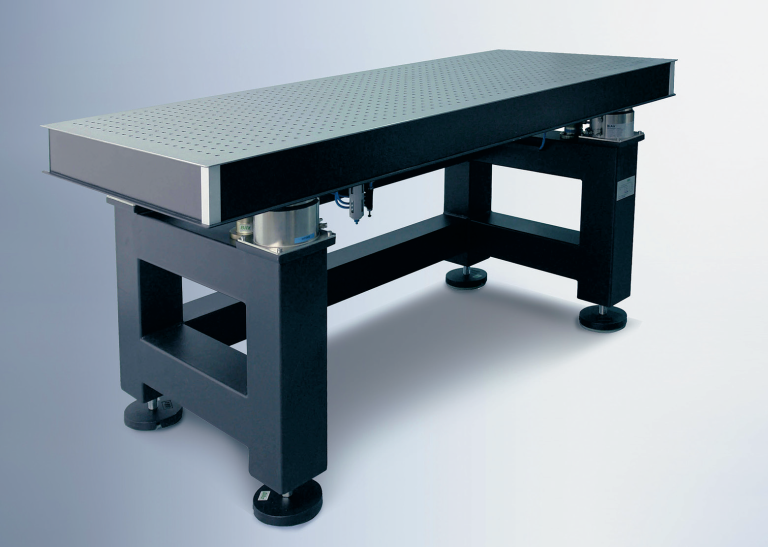

W fizyce ciała stałego, biologii molekularnej i interferometrii nawet drgania rzędu mikrometrów psują pomiar. Stoły laboratoryjne antywibracyjne z blatem granitowym oraz stoły optyczne antywibracyjne — płyta optyczna, breadboard optyczny i płyty optyczne Honeycomb — izolują stanowisko od drgań budynku.
Stół wagowy laboratoryjny stosuje się pod wagi precyzyjne, a stół antywibracyjny optyczny pod mikroskopy i mikroskop elektronowy. Tam, gdzie nie ma miejsca na pełny stół, sprawdzają się stołowe platformy antywibracyjne i podstawy antywibracyjne z poduszkami powietrznymi. Najmniejsze stanowiska obsługuje stolik optyczny antywibracyjny — w katalogach anglojęzycznych ten sam sprzęt występuje jako optical table.

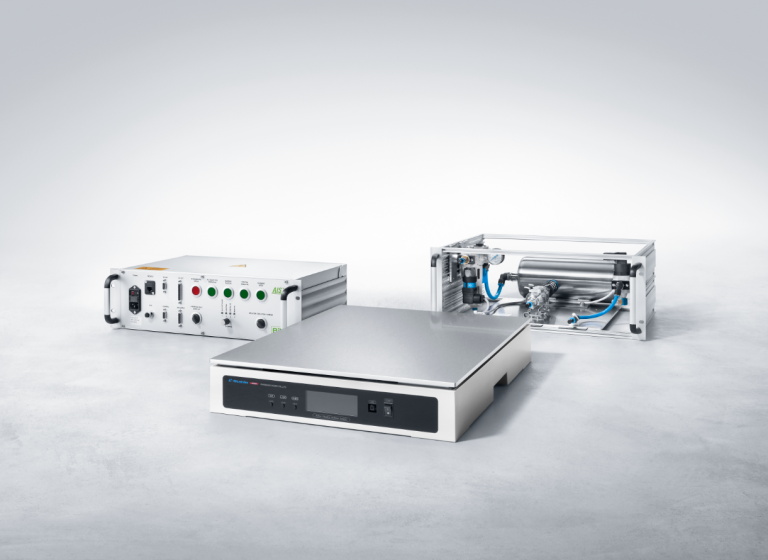

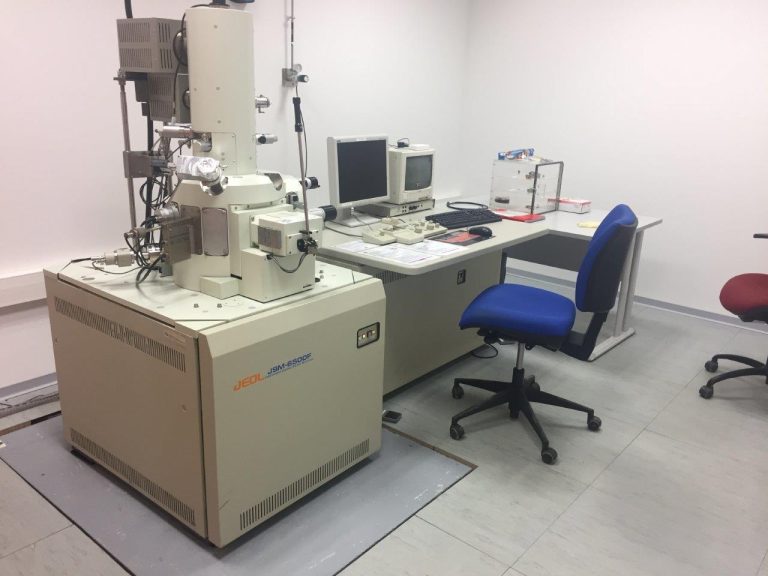

Stanowiska antywibracyjne aktywne
Aktywne systemy antywibracyjne mierzą drgania czujnikami i kompensują je w czasie rzeczywistym, zamiast wyłącznie je tłumić. Sterownik wibracji przetwarza sygnał i steruje siłownikami, dzięki czemu wibroizolatory aktywne pracują skutecznie również w zakresie niskich częstotliwości, gdzie systemy pasywne tracą sprawność.
Stanowiska antywibracyjne aktywne stosuje się w nanotechnologii, mikroskopii elektronowej i pomieszczeniach pomiarowych, a testowe stanowiska antywibracyjne typu shaker — na stanowiskach badawczych wytrzymałościowych.

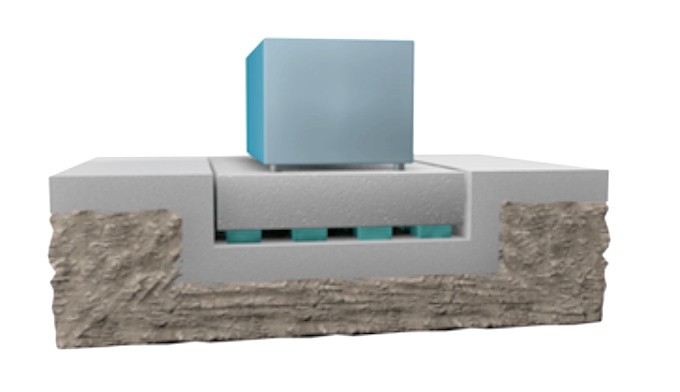

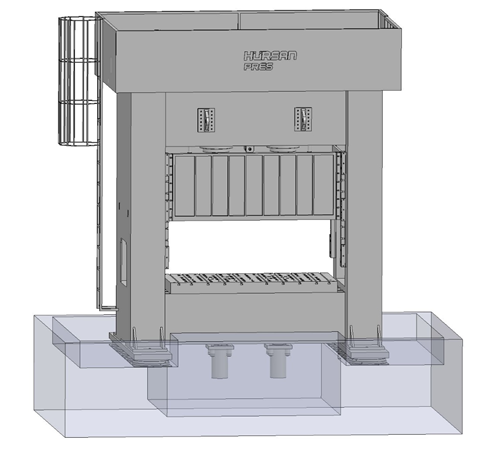

Wibroizolacja fundamentów blokowych
Gdy maszyna generuje drgania o dużej energii — młoty, prasy, hydropulsatory — nie wystarczy zabezpieczyć samej maszyny. Wibroizolacja fundamentów polega na oddzieleniu fundamentu blokowego od otaczającego gruntu warstwą elementów sprężystych.
Fundamenty blokowe wibroizolacyjne wykonuje się z użyciem mat i płyt wibroizolacyjnych, a przy najwyższych wymaganiach — poduszek pneumatycznych. Izolacja drgań fundamentów chroni sąsiednie maszyny pomiarowe oraz konstrukcję budynku. W zakładach produkcyjnych QM bywa jedynym sposobem, by maszyny dynamiczne i precyzyjne mogły pracować w jednej hali.

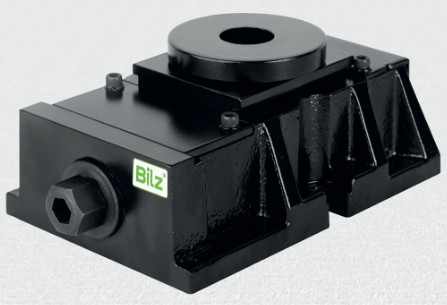

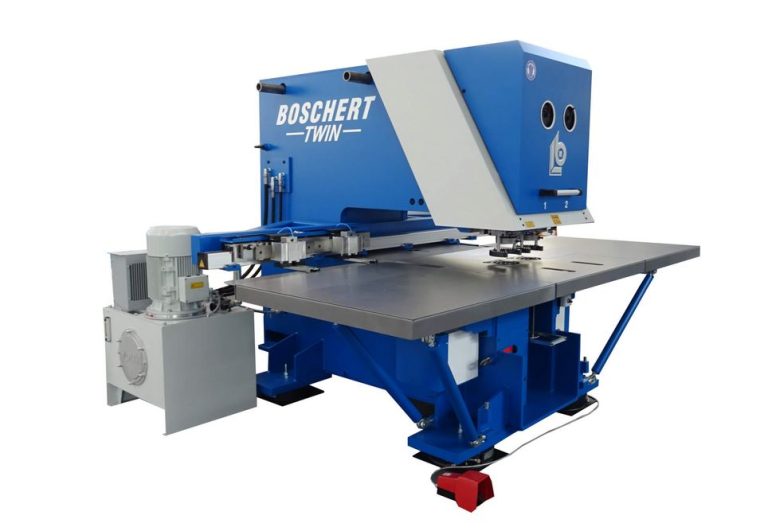

Fixatory do maszyn jako buty klinowe
Fixatory do maszyn, nazywane też fiksami lub butami klinowymi, mocują maszynę do posadzki bez kotwienia. Buty poziomujące łączą funkcję zacisku i elementu poziomującego — maszynę można przestawić bez naruszania posadzki, co ma znaczenie przy częstych zmianach układu linii produkcyjnej.
W obrabiarkach precyzyjnych fixatory stosuje się razem ze stopami antywibracyjnymi: fiks przenosi siły poziome, a stopa odcina drgania. W kontroli jakości takie rozwiązanie pozwala szybko przenieść stanowisko pomiarowe bez ponownej kalibracji geometrii.
Maszyny pomiarowe 3D — system antywibracyjny w metrologii
Współrzędnościowa maszyna pomiarowa 3D i skaner optyczny wymagają stabilniejszych warunków niż jakakolwiek obrabiarka. Przy maszynach Zeiss, Mitutoyo, Hexagon, Trimek, Renishaw czy Keyence wibroizolator gumowy lub sprężynowy zwykle nie spełnia oczekiwań — potrzebny jest system antywibracyjny oparty na pneumatyce, z poduszkami pneumatycznymi i damperami jako elementami aktywnymi.
Metrologia i kontrola jakości w firmie produkcyjnej to obszar, w którym mamy najwięcej realizacji. Systemy redukcji wibracji pod maszynami pomiarowymi Mitutoyo i Zeiss pracują w laboratoriach pomiarowych oraz działach utrzymania ruchu.
BILZ Vibration Technology AG to niemiecka firma rodzinna założona w 1985 roku, z siedzibą w Leonbergu pod Stuttgartem. Jest liderem rynku w technice antywibracyjnej i posadowieniu maszyn — rozwój, konstrukcja, produkcja i montaż odbywają się w całości w Niemczech.
Do oferty należą podkładki i maty antywibracyjne pod maszyny (serie B0–B50), stopy poziomujące maszynowe, kliny poziomujące ustawcze serii PK oraz wibroizolatory pneumatyczne — gumowe miechy FAEBI® i poduszki membranowe BiAir®.

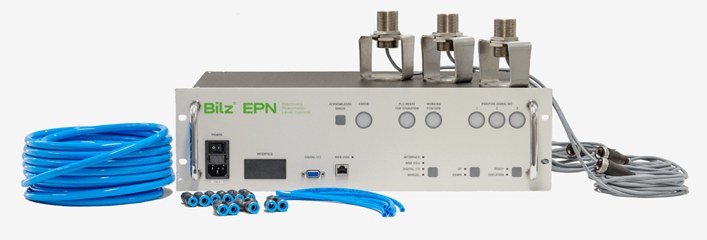

Poziom roboczy utrzymują sterowniki mechaniczne MPN oraz elektroniczne EPPC™, zapewniające automatyczne poziomowanie maszyn niezależnie od zmian obciążenia. Najwyżej w ofercie stoją stanowiska antywibracyjne aktywne AIS™ i e-stable mini, platformy antywibracyjne VITAP® oraz stoły laboratoryjne antywibracyjne z blatem granitowym (LTH) i stoły antywibracyjne optyczne (LTO).
Rozwiązania BILZ osiągają ponad 90% skuteczności tłumienia drgań, a w antywibracyjnym posadowieniu fundamentów blokowych redukują drgania gruntu nawet tysiąckrotnie. Stosuje się je w metrologii i przy współrzędnościowych maszynach pomiarowych 3D, w produkcji półprzewodników, nanotechnologii, badaniach motoryzacyjnych, farmacji i technice medycznej.

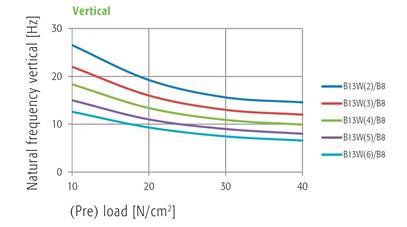

Przykładowa skuteczność tłumienia drgań w zależności od zastosowanych materiałów
Projekty w tej dziedzinie techniki antywibracyjnej wymagają każdorazowej analizy sytuacji w celu zaproponowania odpowiedniej koncepcji, która w praktycznie każdym przypadku jest projektem indywidualnym. Zastosowanie odpowiednich rozwiązań związanych z izolacją drgań możliwe jest dzięki ścisłej współpracy z renomowanymi producentami poszczególnych grup produktów. W ofercie firmy EKKON znajdują się zarówno proste izolatory drgań stosowane bezpośrednio pod maszynami jak również elementy wyposażenia laboratoriów takie jak aktywne stoły z blatem granitowym, stoły optyczne oraz stołowe platformy wibroizolacyjne. Dziedzinami zastosowań dla tych grup produktów są między innymi maszyny produkcyjne o dużej dynamice pracy, współrzędnościowe maszyny pomiarowe 3D, technika laboratoryjna, robotyka i pomieszczenia pomiarowe kontroli jakości.
O firmie
EKKON jest przedstawicielem firmy BILZ Vibration Technology AG — lidera w dziedzinie wibroizolatorów oraz zaawansowanych pneumatycznych systemów tłumienia drgań, sterowanych mechanicznie lub elektronicznie.
Przy ścisłej współpracy z biurem konstrukcyjnym BILZ oferujemy gotowe rozwiązania z zakresu pasywnego i aktywnego tłumienia drgań: wibroizolatory maszynowe, maty antywibracyjne pod maszyny, podkładki antywibracyjne, stopy poziomujące maszynowe, kliny poziomujące ustawcze oraz fixatory do maszyn.
W technice laboratoryjnej dostarczamy stoły wagowe laboratoryjne, stoły antywibracyjne optyczne i stanowiska antywibracyjne aktywne — stosowane pod mikroskopy elektronowe, wagi precyzyjne oraz współrzędnościowe maszyny pomiarowe.
Projekty poprzedzamy analizą warunków pracy, a w razie potrzeby pomiarem drgań w miejscu posadowienia maszyny. Dzięki temu dobrane rozwiązanie odpowiada rzeczywistym warunkom w hali, a nie założeniom katalogowym.
Rodzaje zastosowań i grupy produktów

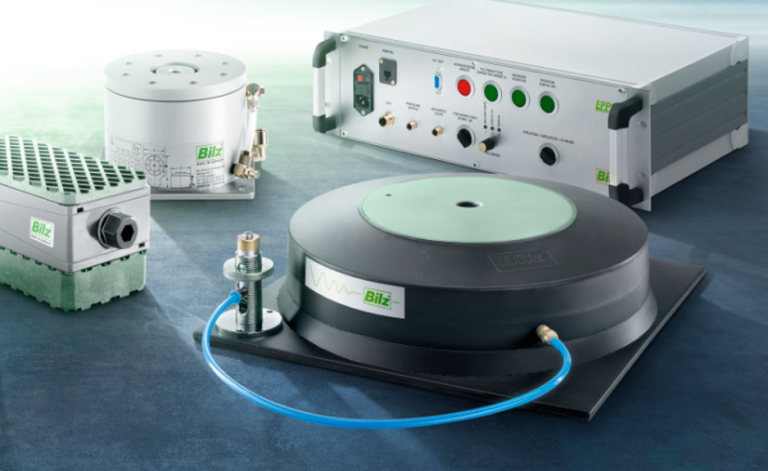

Wibroizolatory przemysłowe
Systemy

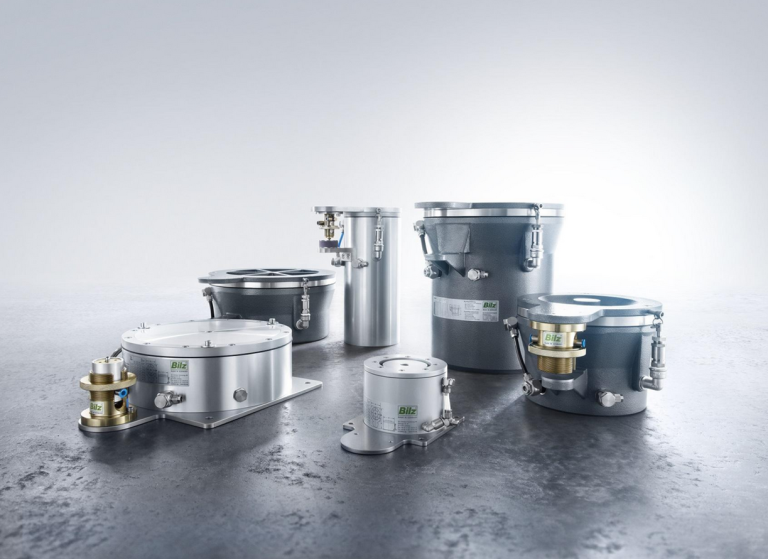

Technika laboratoryjna
Pneumatyka
Systemy aktywne
Aktuatory
Stoły laboratoryjne
Raster
Kliny ustawcze
Poziomowanie
Fundamenty maszyn
Pneumatyka

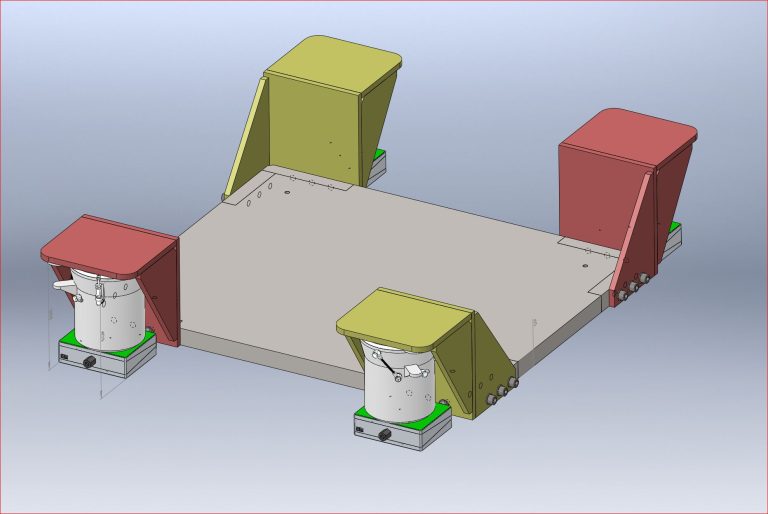

Platformy SEM & CMM
Samopoziomowanie
Pomiary drgań
Częstotliwości
Usprawnienia & racjonalizacje
Poprawa procesów produkcyjnych i pomiarowych
Najczęściej zadawane pytania
Maty antywibracyjne to bierne podkładki z elastomeru — kładzie się je pod maszynę i działają od razu, bez zasilania i obsługi. Tłumią przede wszystkim drgania o wyższych częstotliwościach i uderzenia, na przykład od pras.
Wibroizolatory pneumatyczne pracują na sprężonym powietrzu i radzą sobie z niskimi częstotliwościami, których mata nie zatrzyma. Dodatkowo utrzymują stałą wysokość maszyny mimo zmian obciążenia. Im dokładniejsza maszyna i im niższa częstotliwość drgań, tym bardziej opłaca się pneumatyka.
Potrzebne są trzy dane: masa maszyny, liczba punktów podparcia i dopuszczalny nacisk na posadzkę. Obciążenie na jedną stopę wylicza się z masy podzielonej przez liczbę punktów, z zapasem na nierównomierny rozkład.
Przy obrabiarkach CNC zwykle stosuje się stopy maszynowe antywibracyjne z matą elastomerową — poziomują i tłumią drgania jednocześnie. Jeśli maszyna przenosi duże siły poziome, dokłada się fixatory do maszyn. Chętnie policzymy dobór na podstawie rysunku fundamentowego.
Podkładki antywibracyjne wystarczą, gdy chodzi o odcięcie maszyny od posadzki i ochronę budynku — typowo pod prasami, maszynami pakującymi czy wykrawarkami.
Stół antywibracyjny jest potrzebny wtedy, gdy to urządzenie ma być chronione przed drganiami z otoczenia: mikroskop, waga precyzyjna, interferometr. W takim przypadku stół wagowy laboratoryjny lub stół antywibracyjny optyczny izoluje stanowisko od drgań całego budynku, czego żadna podkładka nie zrobi.
Nie zawsze. Przy mniejszych prasach mimośrodowych zwykle wystarczą maty gumowe antywibracyjne pod maszynę.
Fundament blokowy z izolacją stosuje się, gdy maszyna generuje drgania o dużej energii — młoty, prasy hydrauliczne, hydropulsatory — a w pobliżu pracują maszyny pomiarowe albo konstrukcja hali jest wrażliwa. Wtedy fundament oddziela się od gruntu warstwą elementów sprężystych, co potrafi zredukować drgania nawet tysiąckrotnie.
Fixatory, nazywane też fiksami lub butami klinowymi, przytrzymują maszynę na posadzce siłą docisku, bez wiercenia i kotew chemicznych.
Największa korzyść to możliwość przestawienia maszyny bez naruszania posadzki — istotna przy częstych zmianach układu linii. Fixator przenosi siły poziome, a ustawiona obok stopa antywibracyjna odcina drgania. W kontroli jakości pozwala to szybko przenieść stanowisko pomiarowe bez ponownej kalibracji geometrii.

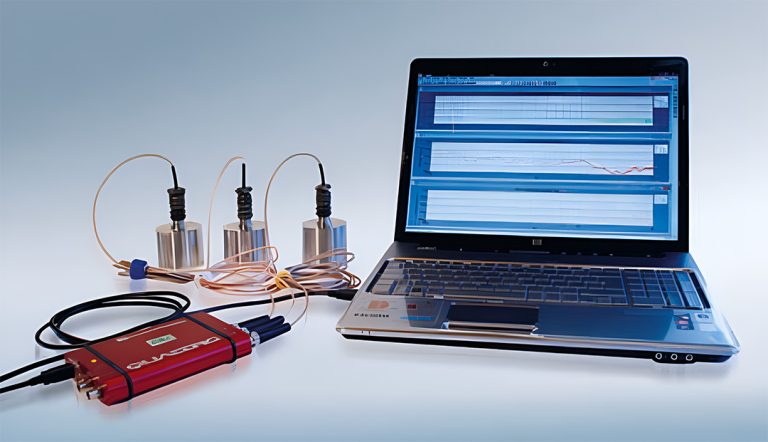

Zaczynamy od pomiaru drgań w miejscu, gdzie maszyna ma stanąć — bez tego dobór jest zgadywaniem. Pomiar pokazuje, jakie częstotliwości dominują i czy źródłem jest hala, ulica czy sąsiednia maszyna.
Do maszyn Zeiss, Mitutoyo, Hexagon, Trimek, Renishaw czy Keyence wibroizolator gumowy zwykle nie wystarcza. Standardem jest system pneumatyczny z poduszkami i automatycznym poziomowaniem, a przy najostrzejszych wymaganiach — stanowisko antywibracyjne aktywne kompensujące drgania w czasie rzeczywistym.
